Das Stern Insider Connected Kit ist eigentlich für die Online-Anbindung da — Scores, Challenges, Leaderboards. Aber es kommt bei der Pro-Version mit einem neuen Apron, und das hat bereits Aussparungen für die originalen Stern Flasher Lamps, wie man sie von neueren Maschinen wie dem JAWS kennt.
Problem: Beim Jurassic Park Pro sind diese Lampen ab Werk nicht verbaut. Die Löcher im Apron sind jetzt aber da.
Also: selbst gemacht.
Die Idee
Ziel war eine Lösung, die sauberer aussieht als die Original-Montage bei Maschinen wie dem JAWS — und die vor allem ohne permanente Eingriffe auskommt. Kein Bohren, kein Kleben, nichts Irreversibles am Playfield. Die Halter sollen einfach in die vorhandenen Aussparungen clippen.
Verbaut werden die originalen Stern Flasher Lamps (Teilenummer #520-7000-00) — dieselben, die auch bei JAWS zum Einsatz kommen. Die liefern zusätzliches Licht direkt auf das Playfield — macht optisch einiges her, besonders wenn der Raum dunkel ist.

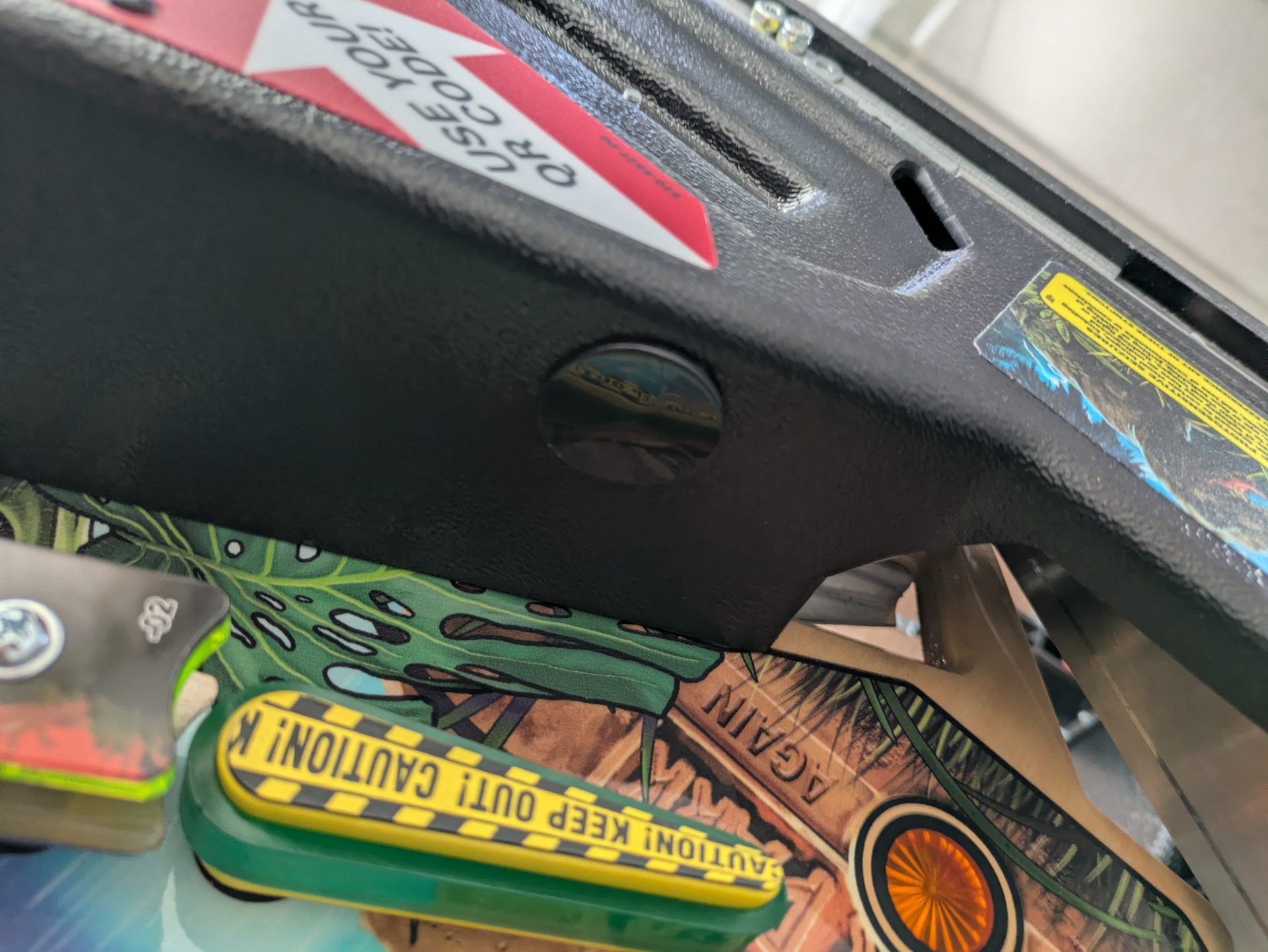

Das neue IC-Kit-Apron — Aussparungen vorhanden, LEDs nicht.

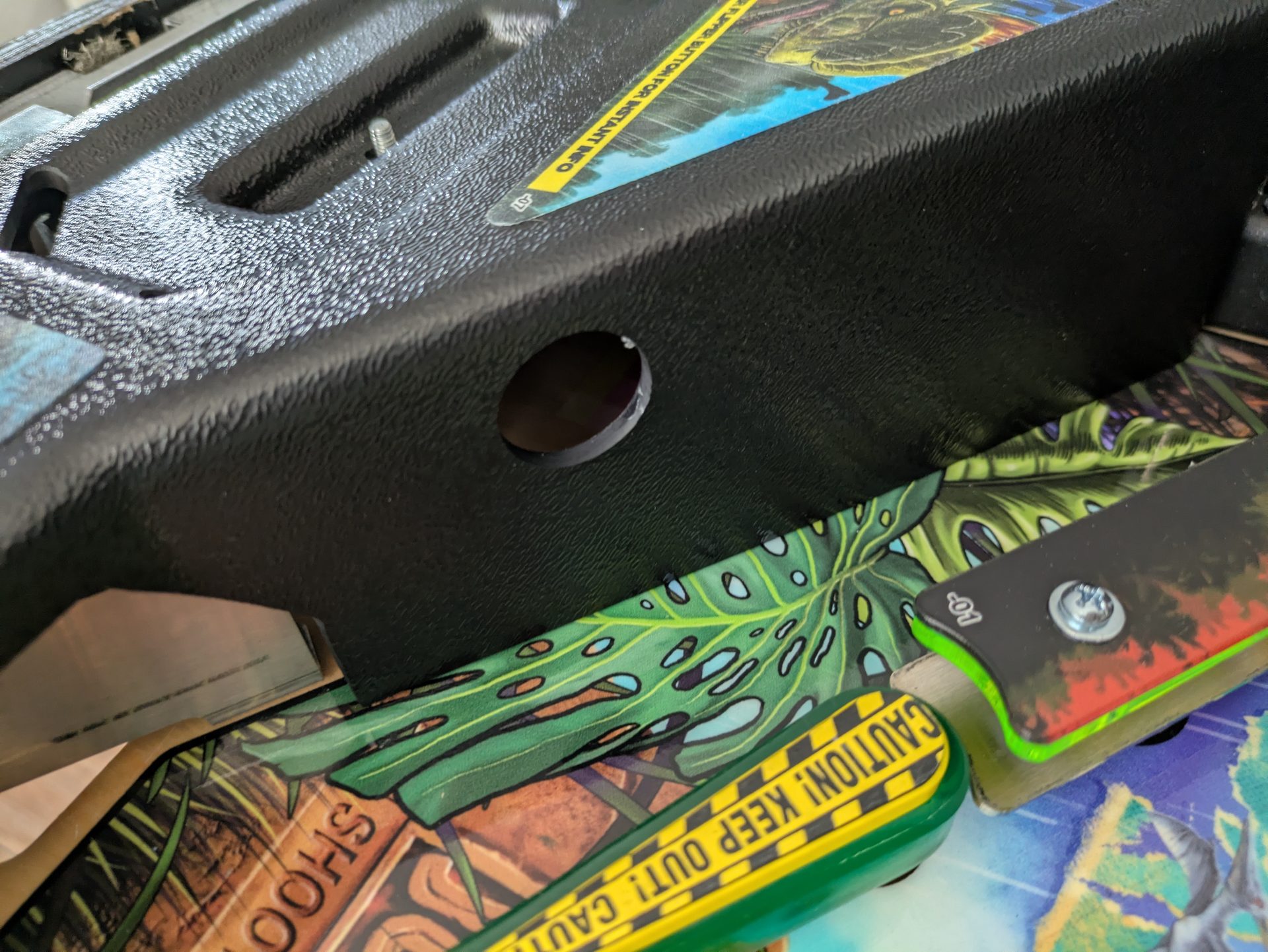

Die vorgestanzten Löcher — exakt ausgelegt für Clip-In-Halter.
3D-Konstruktion
Zuerst die Aussparungen ausgemessen und einen Halter konstruiert, der passgenau einclippt — ohne Spiel, ohne Klebstoff, ohne Schrauben. Der Halter nimmt die Stern Flasher Lamp auf und richtet sie direkt auf das Playfield aus. Die STL-Datei ist auf Thingiverse verfügbar: Stern Apron LED Holder auf Thingiverse

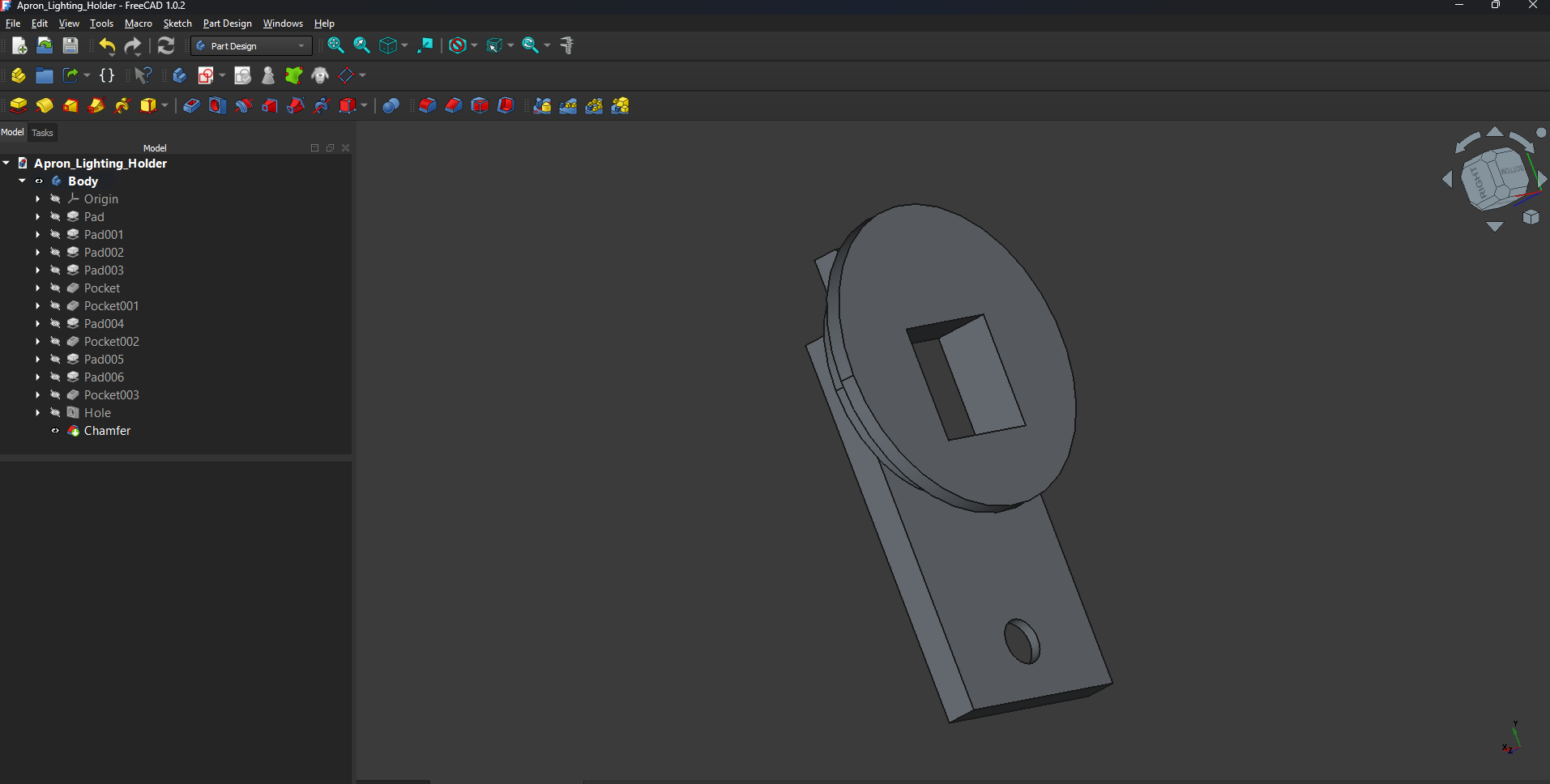

CAD-Entwurf des Clip-In-Halters.
Drucken und Lampen einbauen
Nach dem Druck: Stern Flasher Lamp (#520-7000-00) eingesetzt, verkabelt, verlötet. Die Lampe sitzt satt im Halter, kein Wackeln.

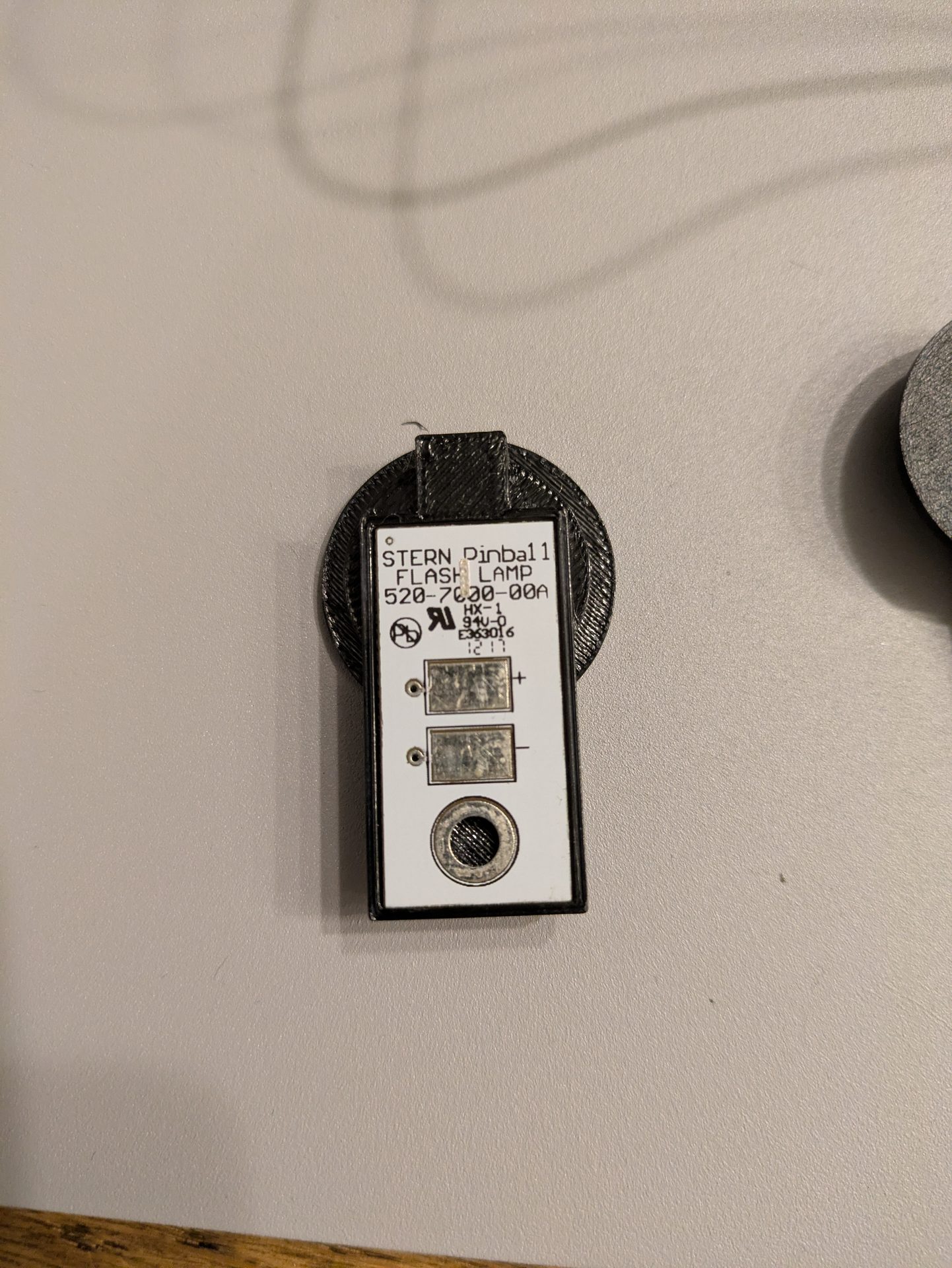

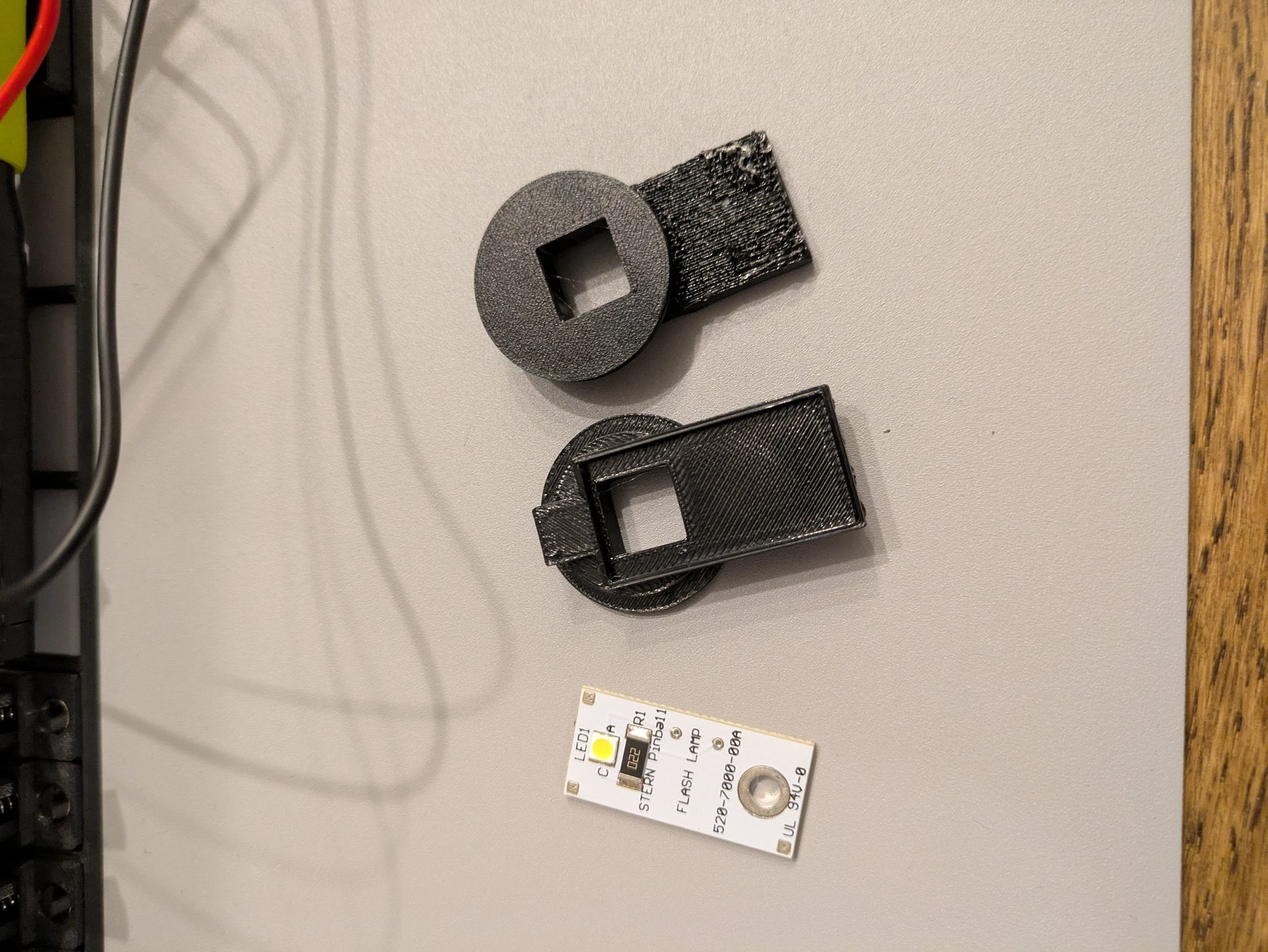

Erster Fit-Check mit Flasher Lamp im Halter.

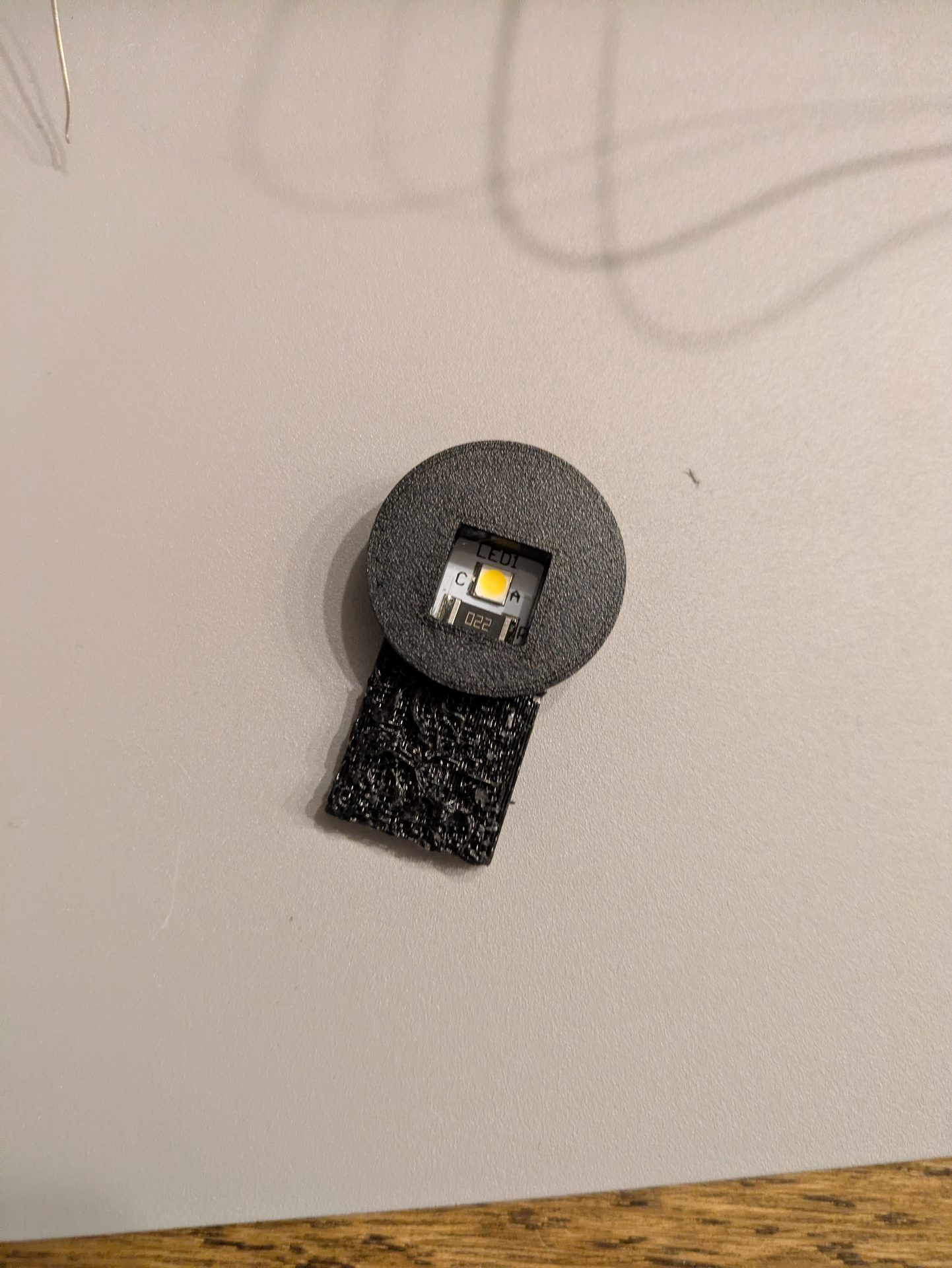

Sitz und Abstrahlwinkel passen.
Alle Halter fertig bestückt mit Flasher Lamps.

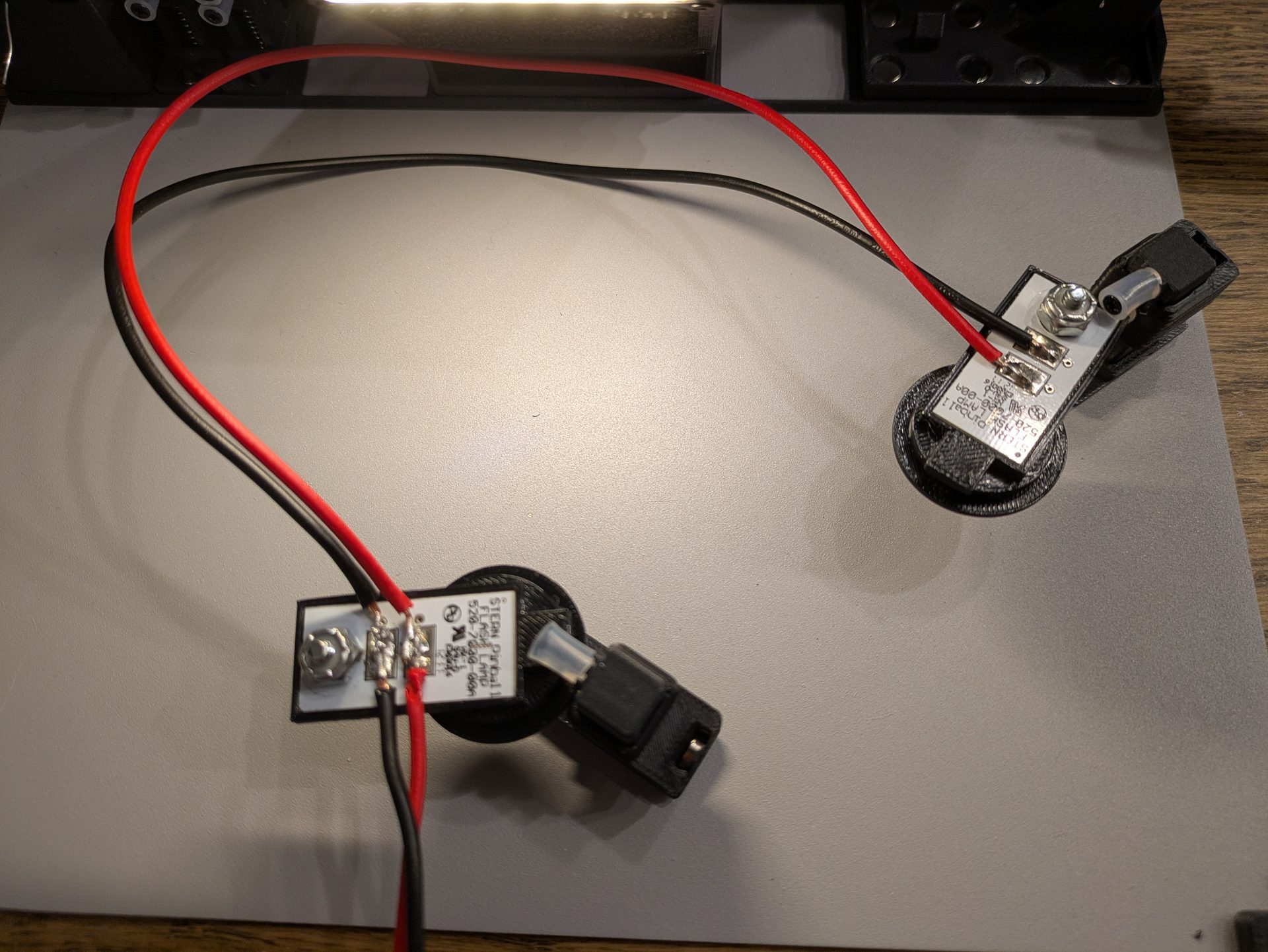

Flasher Lamps verlötet und anschlussfertig.
Strom vom Slingshot
Keine neue Leitung durch die Maschine ziehen — Strom direkt am Slingshot abgegriffen. Spannung passt, Absicherung ist bereits vorhanden, kein Eingriff in die Hauptverdrahtung.

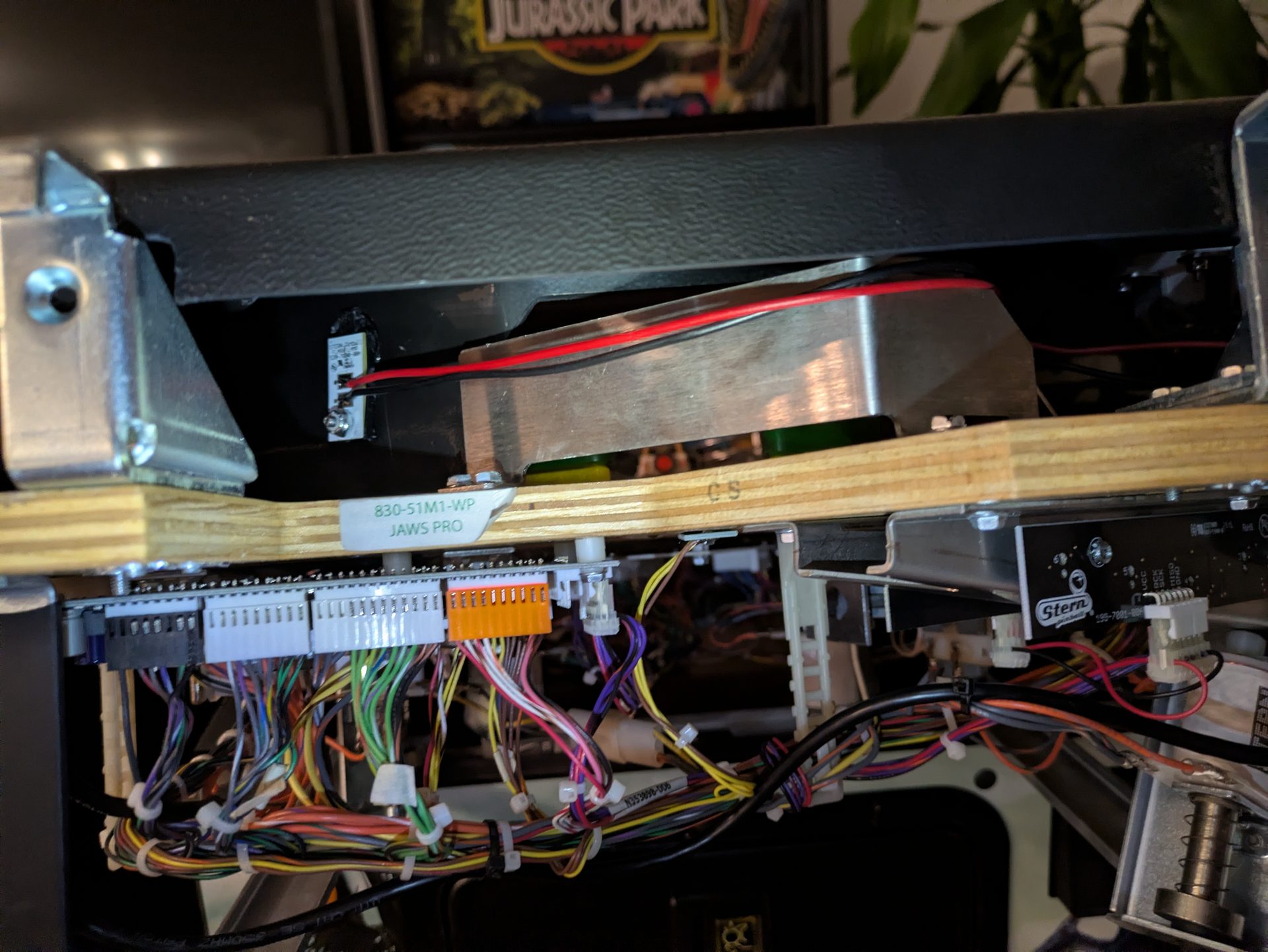

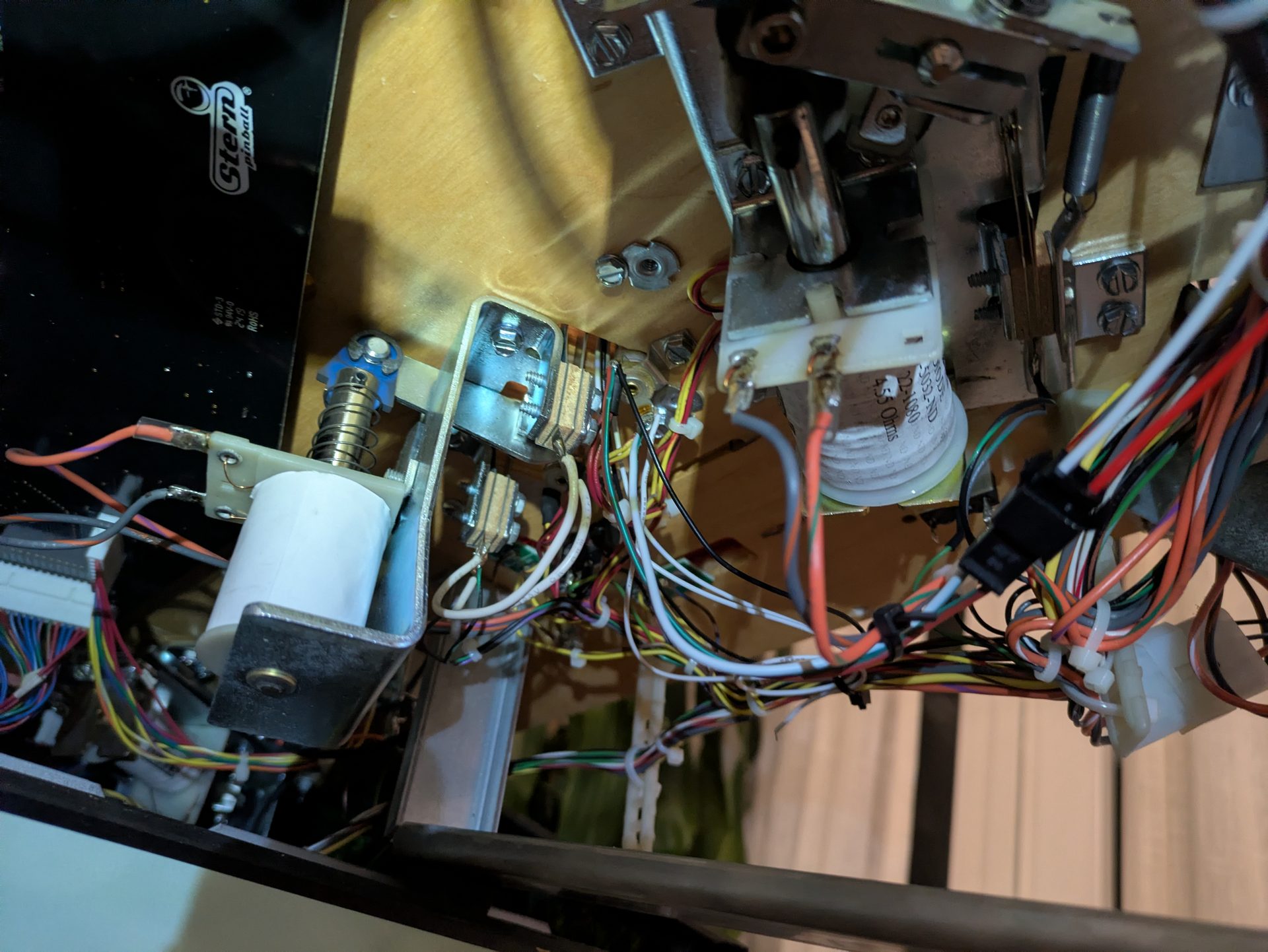

Strom vom Slingshot — sauber und minimalistisch.
Kabelmanagement
Damit innen nichts flattert, klemmt oder einem Mechanismus in die Quere kommt: Kabel sauber geführt und fixiert.

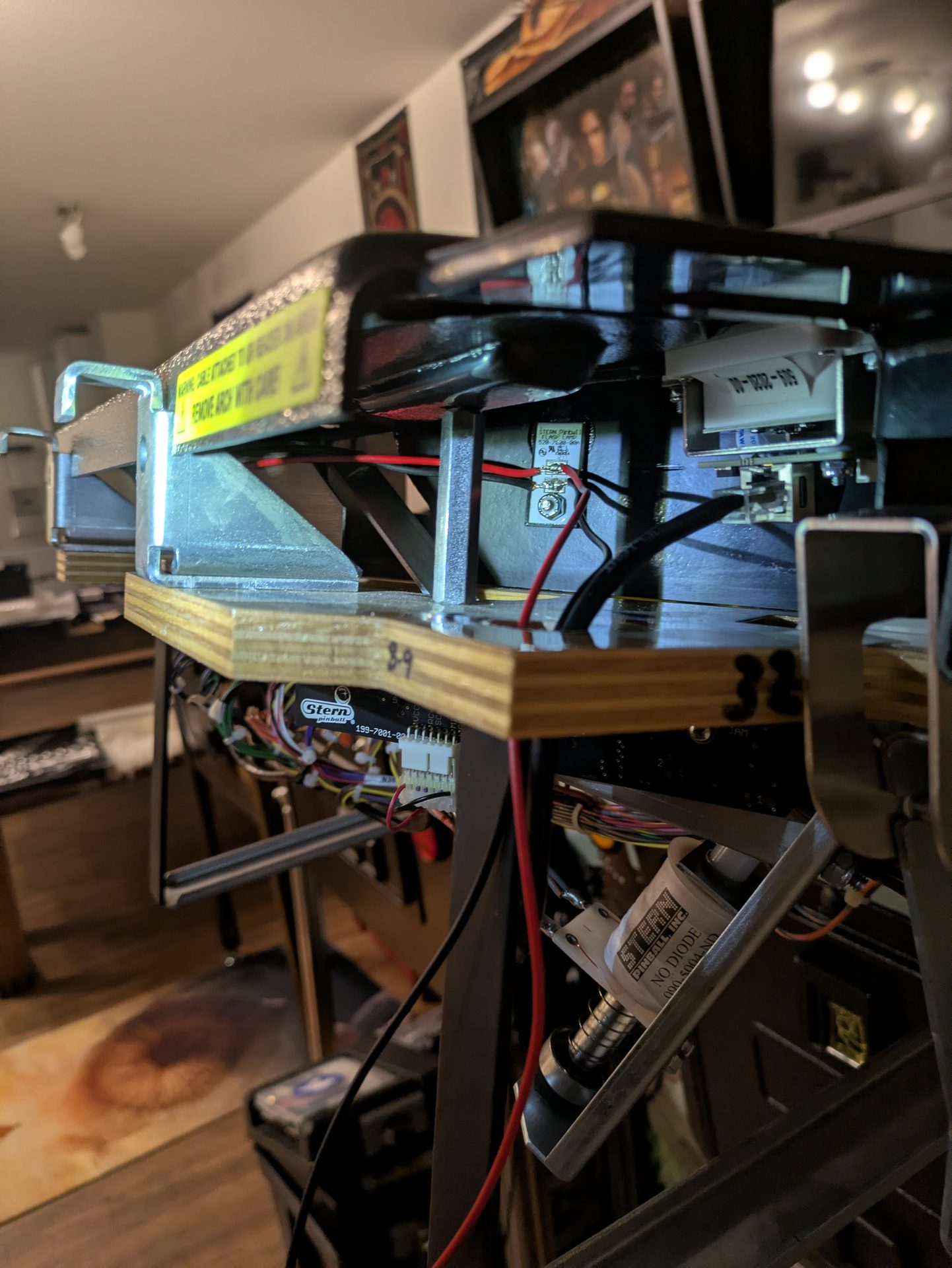

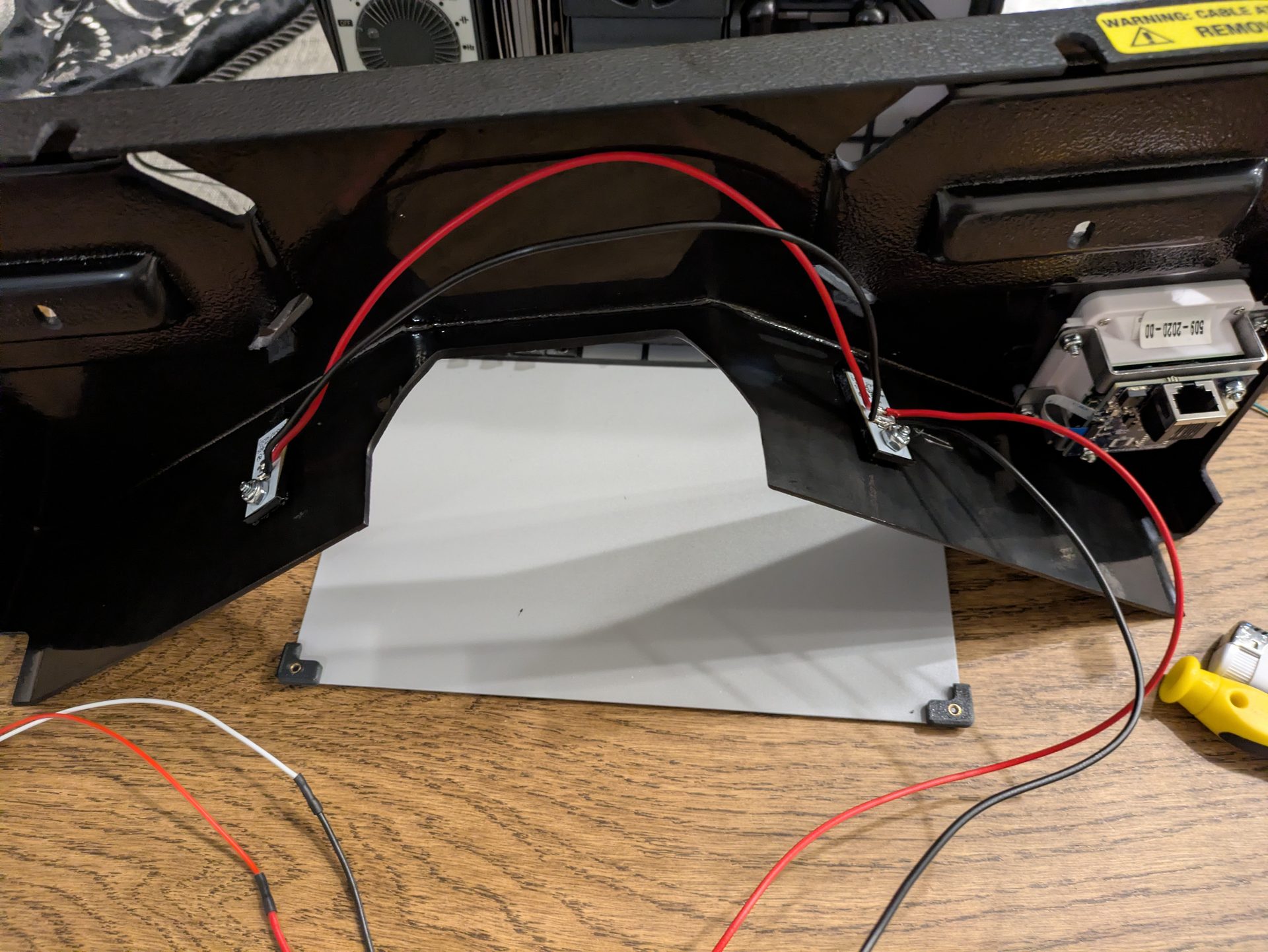

Alles ordentlich verlegt.
Kein loser Kabel, nichts klemmt.
Eingebaut
Halter eingeclippt — fertig. Kein Loch gebohrt, kein Klecks Kleber, nichts dauerhaft verändert.
Sitzt sauber in der Aussparung, kein Spiel.

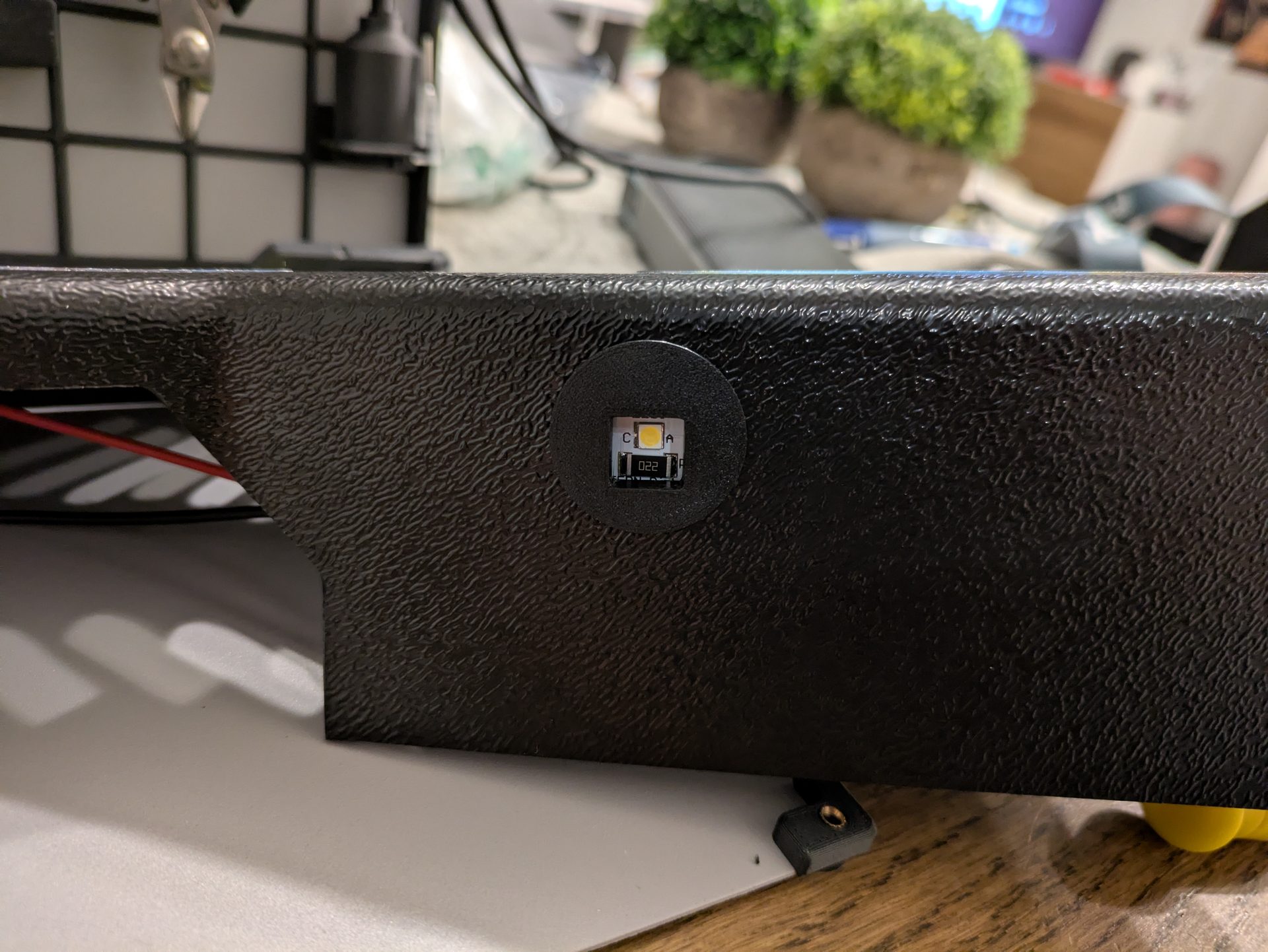

Von außen: bündig mit dem Apron.

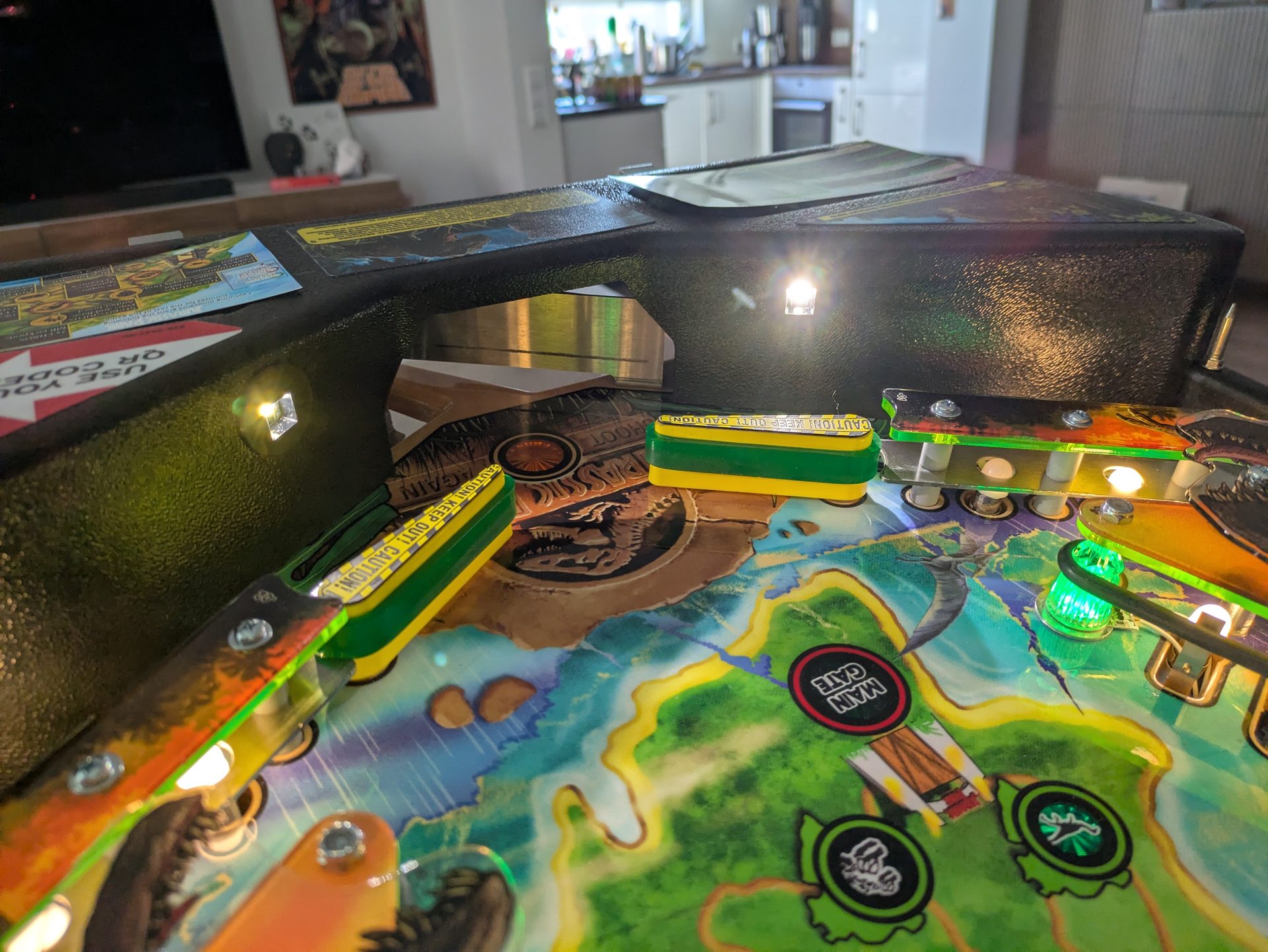

Flasher Lamps an — Playfield-Beleuchtung wie bei den neueren Stern-Maschinen.
Sieht von außen sauberer aus als die werksseitige Montage bei JAWS (Find ich) — und lässt sich in fünf Minuten wieder rückstandslos ausbauen. Wer das Insider Connected Kit hat und die Stern Flasher Lamps (#520-7000-00) noch nicht verbaut hat: lohnt sich. Die STL-Datei für den Halter gibt’s auf Thingiverse.
